大转带小转治具如何节省50%油漆？鹏鲲玻璃工艺品喷漆设备解析

在喷涂行业竞争日益激烈的今天，成本控制与品质稳定是制造企业的生命线。对于需要大批量喷涂的浙江制造企业而言，油漆浪费和膜厚不均一直是难以回避的痛点。鹏鲲自动化 专注涂装工装治具研发，设计的大转带小转治具，将公转与自转运动结合，不仅让油漆节省率突破50%，更在浙江多家工厂内实现了“零返喷”的品控飞跃。本文将从技术原理出发，结合浙江宁波某工艺品公司的真实案例，深度解读这一治具的省漆逻辑。

一、传统治具的油漆浪费困局

常规喷涂线多采用固定挂具或单一方向旋转治具。当工件仅随大转盘公转时，面对固定喷枪始终只有同一面被直射，而侧面、和内腔需要靠额外补枪或过喷来覆盖。这种“盲喷”方式极易导致局部漆膜过厚，其他区域膜厚不足。为了让膜厚达标，工厂只能加大整体出漆量，平均膜厚往往被迫高出标准20%-30%，油漆浪费惊人。同时，过喷带来的流挂、橘皮等缺陷，又增加了打磨返工的成本。

二、大转带小转治具的省漆核心：三维均化喷涂

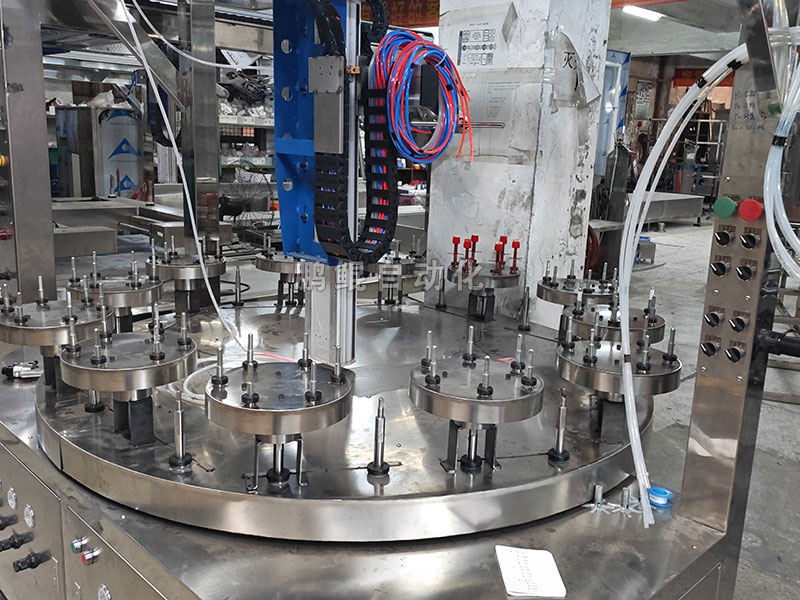

鹏鲲大转带小转治具的巧妙之处，治具的中央大转盘承载着一圈小转盘，每个小转盘上安装一个或多个工件。在生产中，大转盘绕主轴匀速公转，将工件有序送至喷枪前方；与此同时，每个小转盘在摩擦条或独立传动机构的驱动下，带动工件持续自转。工件在通过喷涂区的短短几秒内，已完成至少360°甚至全周旋转，确保任何型面、任何角度都获得等量、等距的漆雾覆盖 。

这种公自转联动带来的直接效果是膜厚均匀性的指数级提升。以平面和侧面结合的复杂工件为例，传统挂具喷涂后膜厚极差往往超过10μm，而鹏鲲治具可将极差控制在±3μm以内。正因为每一圈漆雾都被均匀分配到工件各个面，工厂无需再为“薄弱面”堆叠额外漆量。只需设定满足标准膜厚的吐漆量，就能让所有区域一次性合格，从源头上掐断了过喷浪费。

三、浙江宁波案例：油漆节省50%，返喷率从8%降至0.3%

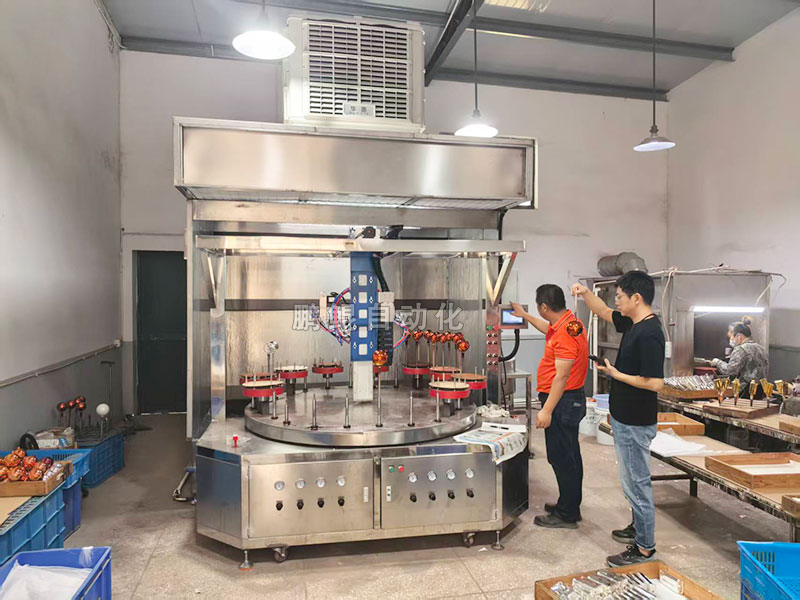

这一技术价值在浙江宁波某玻璃工艺品有限公司得到了充分印证。该企业工件结构多曲面时，始终被膜厚不均和高返喷率困扰。引入鹏鲲大转带小转治具之前，他们的设备每挂具仅挂载1个工件，油漆吐出量高达120cc/min，月度平均返喷率达到8%，单件油漆成本居高不下。

2025年3月，产线改造完成，启用了鹏鲲定制的大转带小转治具。小转盘采用柔顺摩擦驱动，自转速度与大转盘行走速度经过运动仿真匹配，确保工件在喷房内每一位置的自转相位都不同，实现全轨迹无死角包覆。工艺调整后的数据令人惊喜：

吐出量从120cc/min下调至60cc/min，油漆节省50%；

膜厚CPK从0.68提升至1.42，极差稳定在5μm以内；

返喷率骤降至0.3%，基本解决了因膜厚不良造成的返工问题；

由于品质稳定，该产线单班产量还提升了22%。

企业涂装车间主任算过一笔账：仅油漆与返工成本，单线年节省就超过47万元，治具投资不到8个月便收回。

四、治具设计细节保障长期稳定

省漆效果的持续达成，离不开治具的精密设计。鹏鲲大转带小转治具的旋转机构全部采用全密封陶瓷轴承，耐溶剂、耐高温烘烤，无润滑脂外溢污染漆面之虞；摩擦驱动轮采用聚氨酯包覆静音齿轮，自转速率波动低于1%，不受烘烤热胀影响。同时，快换接口设计让换线时间压缩到10分钟以内，适应浙江中小制造企业“多品种、小批量”的生产节奏。

节省油漆不是一句口号，而是通过设定好的参数分配，把每一滴油漆都用在刀刃上。鹏鲲大转带小转治具用真实数据和浙江工厂的落地效果，证明了治具完全可以在涂装精度上节约成本。如果您也在寻找降低涂装成本的可靠路径，欢迎联系鹏鲲：400-088-0769/13712548388，获取定制化工件旋转仿真和节漆测算
