珐琅锅喷釉为什么要700℃以上高温烧制，鹏鲲揭秘

在珐琅锅的生产线上，喷釉只是第一步，真正的“蜕变”发生在高温烧成环节。很多刚接触珐琅工艺的锅具制造企业都会问同一个问题：为什么珐琅锅喷釉 后非要经过700℃以上的高温烧制？ 不能低温烘干吗？

答案是：不能。 700℃以上的高温，不是一道可选的工序，而是珐琅工艺的“灵魂”。低于这个温度，喷上去的釉料只是一层粉末，永远无法变成那层坚硬、光滑、耐腐蚀的玻璃质釉面。

一、釉料不熔融，就无法成“釉”

珐琅釉料并非普通的涂料，它的主要原料是石英、长石、硼砂等天然矿物质- - 。这些材料在常温下是粉末状的固体，只有加热到足够高的温度，才会软化、熔融，变成流动的液态玻璃体 -24。

珐琅釉料没有固定的熔点，而是在一个温度范围内逐渐由固态转变为液态- 。这个“转变”的门槛，恰恰就在700℃以上。 低温搪瓷的烧成温度一般在700~760℃，常规珐琅面釉的烧成温度则在820~880℃ -10- 。如果温度不够，釉料粉末只是“烤”在了锅体表面，无法真正熔融成连续的玻璃质釉层，珐琅锅也就失去了它最核心的品质保障。

二、700℃以上，釉层才能与铁锅“长”在一起

珐琅锅的本质，是在铸铁（或钢板）表面覆盖一层无机玻璃质釉层 -4。但釉和铁是两种完全不同的材料——要让它们牢固地结合在一起，靠的不是胶水，而是高温下的化学反应。

当温度升至700℃以上时，铁坯表面在氧化气氛中会形成一层氧化铁薄膜。这层氧化膜使得熔融的釉料能够充分浸润铁坯表面，随着氧化铁逐步溶解进入底釉，铁坯与瓷釉层之间会形成一层牢固的密着层- 。正是这层密着层，让釉面与锅体之间产生了“冶金级”的结合力——不是粘上去的，而是“长”在一起的。

如果烧成温度不足，氧化铁无法充分生成，密着反应无法完成，釉层就只是浮在铁锅表面的一层“壳”，轻轻一磕就会整片脱落- 。消费者买回去的珐琅锅用不了多久就掉釉，根源往往就在这里。

三、高温才能“烧”出色彩和光泽

珐琅锅之所以受到市场青睐，除了功能性的耐腐蚀、易清洁之外，亮丽的色彩和温润的光泽同样是核心竞争力- 。

珐琅的颜色来自于釉料中添加的金属氧化物着色剂，如氧化钴呈现蓝色、氧化铜呈现绿色、氧化铁呈现红褐色等- -24。但这些颜色的“显色”需要在高温下才能完成——着色剂在釉料熔融过程中发生复杂的氧化还原反应，才能呈现出稳定、饱满的色彩 - 。

同时，高温熔融后的釉料在表面张力的作用下会自然流平，形成光滑、致密、有光泽的瓷面 -10。如果温度不够，釉面会粗糙、暗淡，色彩发闷，完全达不到珐琅锅应有的品质标准。

四、700℃是底线，不是上限

在实际生产中，不同配方、不同颜色的珐琅釉料对烧成温度的要求略有差异。底釉的烧成温度通常在880~920℃，面釉在820~880℃，低温搪瓷的下限也在700~760℃ - -10。珐琅锅的烧成温度普遍在800~900℃ 之间 -17- 。

值得一提的是，有人担心700℃以上的高温会不会把铸铁锅体烧坏——其实不必担心。铁的熔点在1535℃以上，800~900℃的烧成温度远未达到铁的熔点，但已经足以让釉料充分熔融并与铁坯完成密着反应 -1- 。这正是珐琅工艺的精妙之处：在“釉料熔化”和“金属不熔”之间，找到一个恰到好处的温度窗口。

五、对喷涂设备的要求：精准控温是关键

既然700℃以上的高温烧成是珐琅锅品质的命脉，那么对喷涂生产线的要求就不仅仅是“能喷”而已。

首先，喷釉的均匀性直接决定烧成质量。釉层厚度不均，在高温烧成时会出现局部过烧或欠烧，导致色差、气泡、针孔等缺陷- 。其次，烧成炉的温度均匀性和精准控制至关重要——温度波动过大，会导致胎体和釉料膨胀系数不匹配，出现釉面开裂- 。

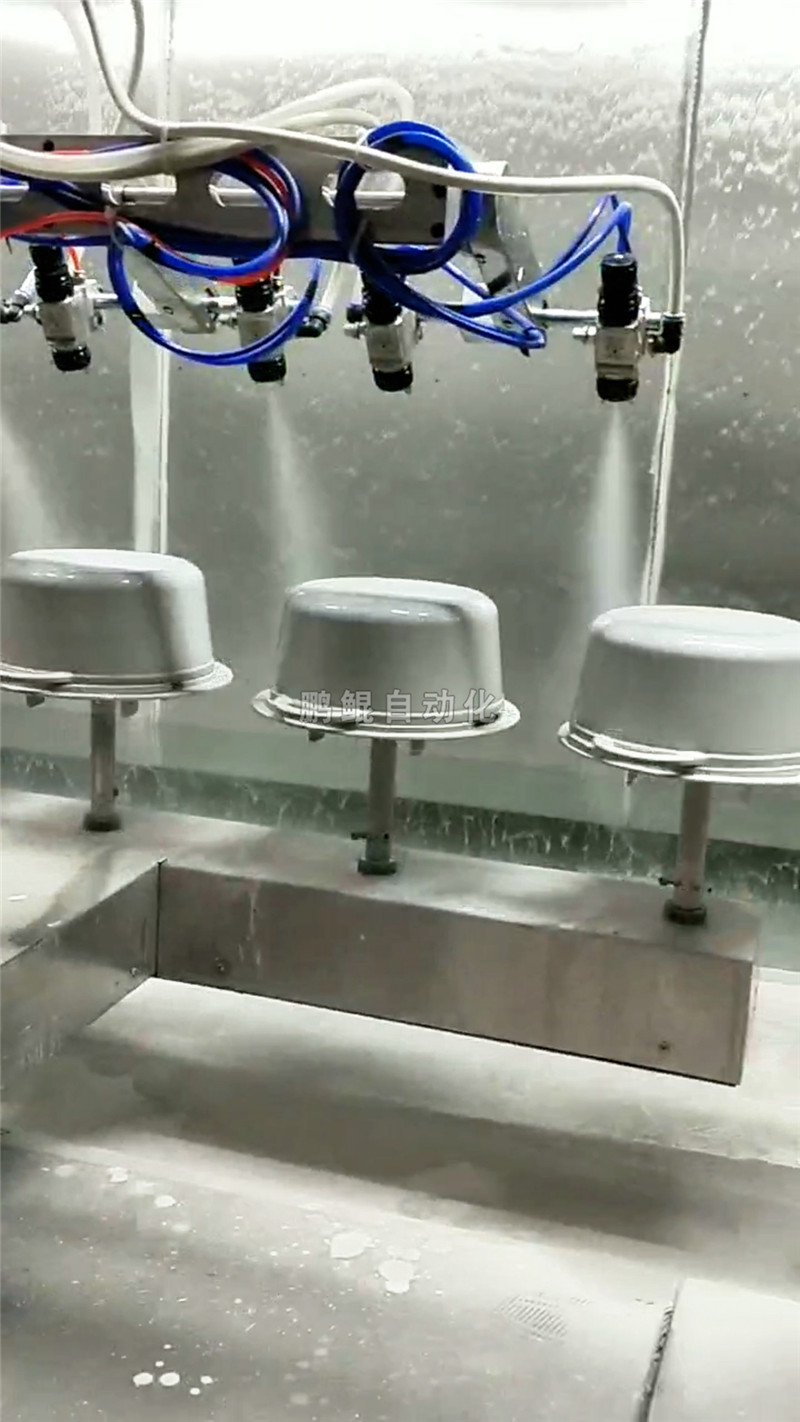

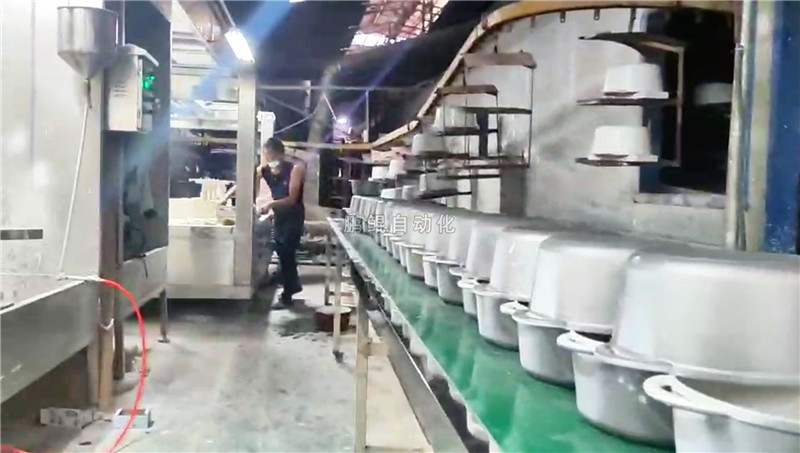

这正是鹏鲲自动化 喷涂设备的优势所在。我们为珐琅锅制造企业提供的智能喷釉系统，通过机器人定位和多轴联动，可一次性完成锅体内外壁的无死角均匀喷涂- 。搭配喷烤一体流水线，实现从喷釉到高温烧成的全流程自动化衔接，确保每一口珐琅锅都能在精准的温控条件下完成“蜕变”- 。

700℃以上的高温，不是珐琅锅喷釉工艺的“可选项”，而是“必选项”。它是釉料从粉末变成玻璃质釉层的物理前提，是釉层与铁锅形成牢固密着的化学基础，更是色彩和光泽得以呈现的工艺保障。

懂工艺，才能做好设备。 鹏鲲自动化深耕锅具喷涂领域多年，深刻理解每一道工艺背后的原理与痛点——因为我们知道，只有真正理解了“为什么要这样做”，才能造出真正好用的设备。
